Principe de traction uniaxiale
|

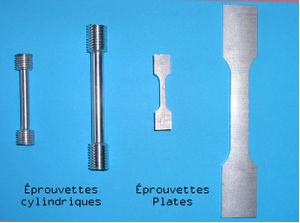

Exemples d'éprouvettes de traction (photos) |
|
L'éprouvette est tenue en deux points (par une pince ou un crochet), reliés à des filins. L'éprouvette est alors étirée à vitesse constante, et on relève la force de traction nécessaire en fonction de l'allongement. Ces essais permettent de tracer une courbe dite de traction à partir de laquelle les caractéristiques suivantes peuvent être déduites : |
La déformation élastique en fonction de la force appliquée d'où on peut déduire, connaissant les dimensions de l'éprouvette, le module d'Young. La limite élastique souvent notée Re, ou bien la limite d'élasticité à 0,2% Re0,2.
La déformation plastique.
La résistance à la traction ou tension de rupture souvent notée Rm, qui est la contrainte maximale atteinte en cours d'essais.
Il existe de nombreux types d'éprouvettes; plates, cylindriques, parallélépipédique, dont voici les plus connues :
Eprouvette de traction à chaud ou à froid |
Eprouvette de fluage allongement |
Eprouvette de fatigue |
Eprouvette de mesure de la sensibilité à l'entaille |
Eprouvette de fluage rupture |
Eprouvette de résilience |
Eprouvette de mesure de vitesse de fissuration |
Eprouvette de dilatométrie |
Eprouvette de diffusivité |
|
